1.用途:

XJJ-5简支梁冲击强度试验机用于测定非金属摩擦材料、硬塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电气、绝缘材料等非金属材料的冲击韧性。是科研单位、大专院校、非金属材料制造厂和检验部门进行质量检验的常用设备。

机器字符GB5763-2008标准要求。

本系列冲击试验机为表盘指针式，包括两种不同型号:

XJJ-5简支梁冲击试验机，最大冲击5J。

2。技术规格

1，冲击速度:2.9米/秒

2，冲击能量:1J,4J

3，冲击摆力力矩: Pd1 = 0.53590Nm Pd4 = 2.14359Nm

4，拨号索引

5、摆质量和预升角:162g/150 °

6，冲击中心距离:230毫米

7，冲击叶片圆角半径:(2 ± 0。5)毫米

8、冲击叶片夹角:(30 ±1)°

9，钳口圆角半径:(1.0 ± 0。1)毫米

10，钳口支撑间距:40毫米

11，环境温度:15-35℃

3。试验原理

将试验机置于水平试样的冲击载荷上，使试样断裂，由试样单位截面积所消耗的功来衡量材料的冲击强度。如果样本中间的宽度为B 厘米，厚度d 厘米，样品消耗的冲击能量AJ，试样的冲击强度a

      A

a=-----

    B·d

4.试验机

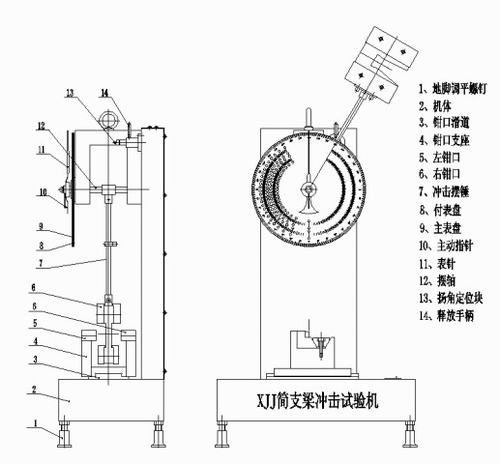

1。试验机的基本结构如下图所示。

2。将试验机放在坚实的平面上，调整其底座的四个调整螺钉，使机体(2) 水平。

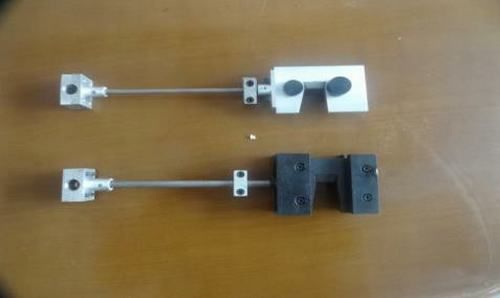

3并调整支架上的左右钳口(5,6)40.0±0.2毫米。

4、摆锤能量选择和刻度盘对应

上图中的对应关系1J摆锤，锤体由铝制成

下面相应的钟摆4J，其中put4拆下内六角，相应的4配重也相应地分离，此时摆的能量2J

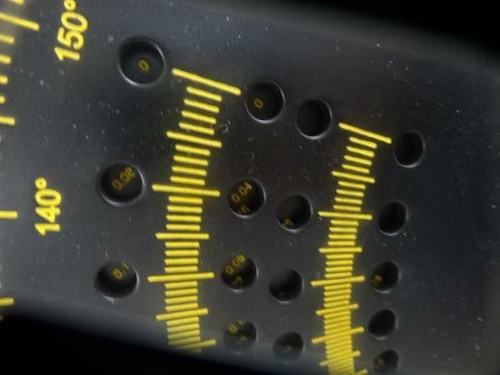

1J,2J相应的刻度盘刻度

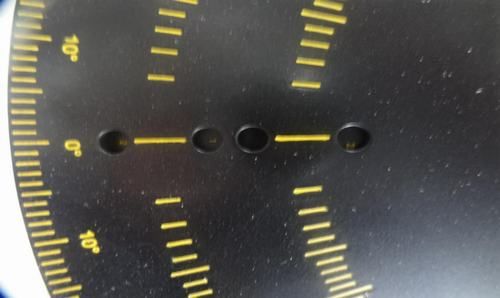

旋转拨盘(8)-是后面的表盘，使其对应位置如下

0°已编号。Word2,1,150°位置数量Word0(4J0°位置数量Word5,4)

5，检查试验机能量损失 (工厂已校准)，摆锤(7) 放置在标高定位块上(13) 的位置，在没有样品的情况下，让它自由下落，观察针(11) 应指比例尺线4网格 (对应在1J摆)右上方150度以开始4个小方块。

5.试验步骤:

(I) 缺口试样

1。试样应在垂直于摩擦方向的产品中部取样。试样长度55.0±0.5毫米，宽度6.0±0.2毫米厚度10.0±0.2毫米(厚度不脚10.0取样品的实际厚度)，样品宽度方向的表面为产品的压力面。每个测试5样品，如图2显示。

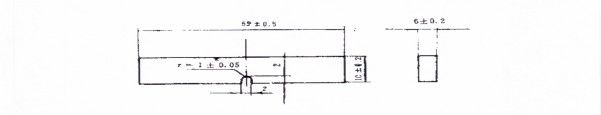

图2样本量

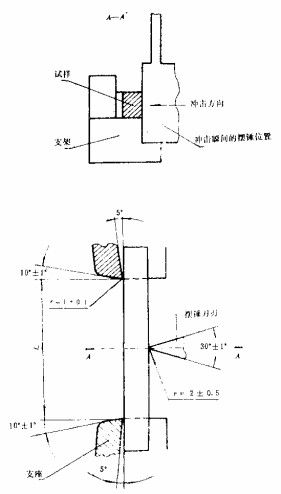

图3摆锤、试件和支座的尺寸及其关系

2。按下样品图3放置在试验机支架上，使缺口的背面承受冲击载荷。冲击刀片应撞击样品的整个宽度，并与样品的中心线对齐。

3。测试期间，按压释放手柄以使摆锤自由下落。使样品经受冲击载荷。读取样品断裂时指针指向的刻度数，即冲击能量。数量A。

4。当样品在缺口处没有破裂时，获得的数据无效，并补充样品。

(II) 无缺口试样

1，样品应在垂直于摩擦采样方向的产品中间，每次测试5样品。样品长度度55毫米 ± 0.5毫米，宽度10毫米 ± 0.2毫米，厚度6毫米 ± 0.2毫米，样品宽度方向的表面为产品的压力表面，样品尺寸如下图4显示。

图4样本量

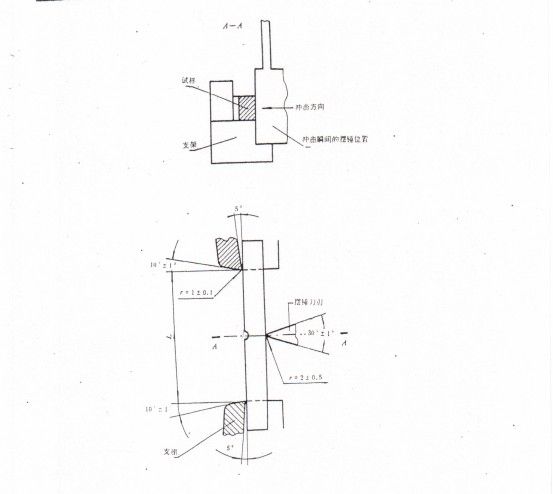

图5摆锤、试件和支座的尺寸及其关系

2。按下样品图5放置在试验机支架上，使缺口的背面承受冲击载荷。冲击刀片应撞击样品的整个宽度，并与样品的中心线对齐。

3。测试期间，按压释放手柄以使摆锤自由下落。使样品经受冲击载荷。读取样品断裂时指针指向的刻度数，即冲击能量。数量A。

7。试验结果计算:

试样的冲击强度按下式计算:

      A

a=-----

    B·d

其中:a-样本,J/厘米2

A-试样,J

B-样品中间部分的宽度，厘米

d-断裂时试样的厚度，厘米

每个测试5样品为准。
